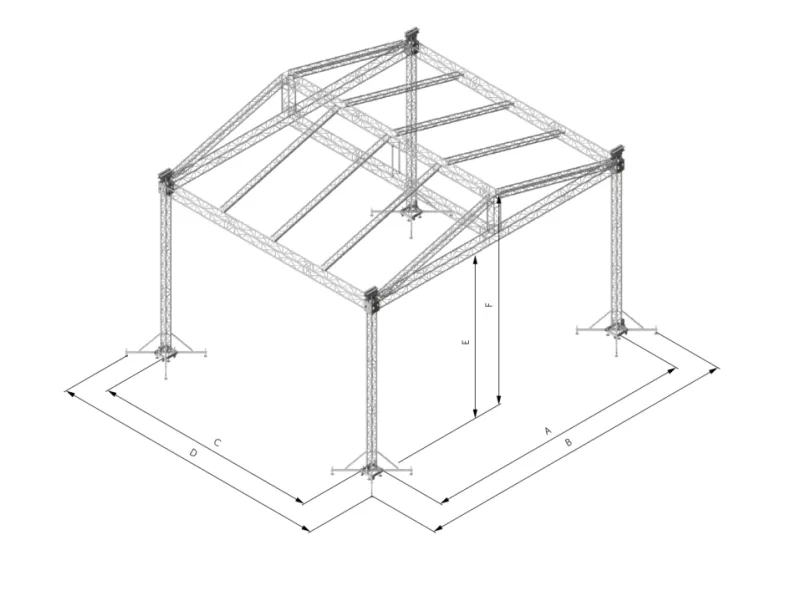

TAF ROOF 2 10x8x7.5

Főrács

• FT44 truss: Négyszögletű (box) truss, 400 x 400 mm külső méretekkel. Főcső:50\2 mm, merevítés: 25\3 mm. A csövek anyaga EN AW-6082 T6 ötvözet.

Tetőtartók

• FT34 truss: Négyszögletű (box) truss, 290 x 290 mm külső méretekkel. Főcső: 50\2mm, merevítés: 20\2mm. A csövek anyaga EN AW-6082 T6 ötvözet.

• FT33 truss: Háromszögletű (triangle) truss, 290 x 258 mm külső méretekkel. Főcső: 50\2mm, merevítés: 20\2mm. A csövek anyaga EN AW-6082 T6 ötvözet.

Oszlopok

• Tower 1: TT34 truss, acél talplemez, hosszú kitámasztók (outriggers), fej elem (top section) és csúszóelem (sleeve block).

Szélkezelés

A szélállóság számítása 3 oldalsó hálós ponyva (2 oldalsó és 1 hátsó) használatával történt. A három ponyvázott oldalfalat, valamint a felső rács vízszintes síkját minden esetben feszítőkábeles (guy wire) keresztmerevítéssel kell biztosítani.

• Oldalfalak feszítőkábeleinek min. teherbírása: 2600 kg

• Hátsó fal feszítőkábeleinek min. teherbírása: 3000 kg

• Tetőszint feszítőkábeleinek min. teherbírása: 1100 kg

Megjegyzés: A feszítőkábelek szakítószilárdságának meg kell haladnia az előírt minimális teherbírást.

• Maximális megengedett szélsebesség használat közben: 20 m/s (72 km/h)

Nehezék

• 1. opció: 2500 kg nehezék minden torony talpazata alatt = összesen 10 000 kg szükséges nehezék.

• 2. opció: 1000 kg nehezék minden torony talpazata lábához, 1000 kg nehezék 45 fokos szögben a torony tetejéhez = összesen 8 000 kg szükséges nehezék, feszítőkábelekkel a szerkezethez rögzítve a statikai számításban szereplő elrendezés szerint.

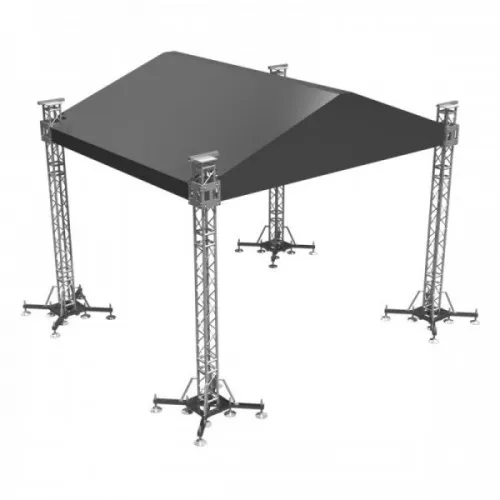

Ponyva és oldalfalak

• Tetőponyva: Alapértelmezésben ezüstszürke és fekete színben elérhető. Anyaga SIO-LINE B 8000, tömege 630 g/m². Igény esetén B1 tűzvédelmi osztályú ponyva is kérhető.

• Oldalfalak: Fekete színű, légáteresztő hálós ponyvával borítva.

Szállítási adatok

• Össztömeg: kb. 1915 kg

• Szállítási térfogat: kb. 19 m³
